1.開關電源電壓沒有輸出；

2.保險絲火炸；

3.開關電源輸出電壓過高；

4.開關電源輸出電壓過低；

5.XED電源指示燈為什么不亮；

6.電源線路故障；

7.XED監控電源如何接線。

問題解答：

1.開關電源電壓沒有輸出

①.無輸出，保險管正常，這種現象說明開關電源未工作或進入了保護狀態

解決方法：首先測量電源控制芯片的啟動腳是否有啟動電壓，若電壓過低或者沒有，則需要檢查啟動電阻和啟動腳連接的元件是否有漏電，此時如電源控制芯片正常，則經上述檢查可以迅速查到故障。

②.啟動有電壓

解決方法：需要測量控制芯片的輸出端在開機瞬間是否出現過高、過低電平跳變，若有，說明是控制芯片壞、外圍振蕩電路元件或保護電路問題，可先替換控制芯片，再檢查外圍振蕩電路元件；若有跳變，一般是開關管不良或損壞。

2.保險絲火炸

解決方法：保險燒或炸，主要檢查300V上的大濾波電容、整流橋各二極管及開關管等部位，抗干擾電路出問題也會導致保險燒、發黑。因開關管擊穿導致保險燒一般會把電流檢測電阻和電源控制芯片燒壞。負溫度系數熱敏電阻也很容易和保險一起被燒壞。

3.開關電源輸出電壓過高

解決方法：有輸出電壓，但輸出電壓過高，故障一般來自于穩壓取樣和穩壓控制電路。在直流輸出、取樣電阻、誤差取樣放大器等電路共同構成一個閉合的控制環路，任何一處出問題就會導致輸出電壓升高。

4.開關電源輸出電壓過低

解決方法：輸出電壓過低，除了穩壓控制電路會引起輸出電壓低，還有下面一些原因也會引起輸出電壓低。

①.開關電源負載有短路故障（特別是DC/DC變換器短路或性能不良等），此時，應該斷開開關電源電路的所有負載，以區分是開關電源電路還是負載電路有故障。若斷開負載電路電壓輸出正常，說明是負載過重；或仍不正常說明開關電源電路有故障。

②.輸出電壓端整流二極管、濾波電容失效等，可以通過代換法進行判斷。

③.開關管的性能下降，必然導致開關管不能正常導通，使電源的內阻增加，帶負載能力下降。

5.XED電源指示燈為什么不亮

①.電源壞，無輸出；②.燈出現質量問題；③.輸入口接觸不良。

6.電源線路故障

解決方法：線路故障原因包括電源線損壞不通電、接觸口氧化接觸不良等情況。重點檢查輸入線、輸出線是否通電。若是線路故障，可通過更換電源線等方式解決。

7.XED監控電源如何接線

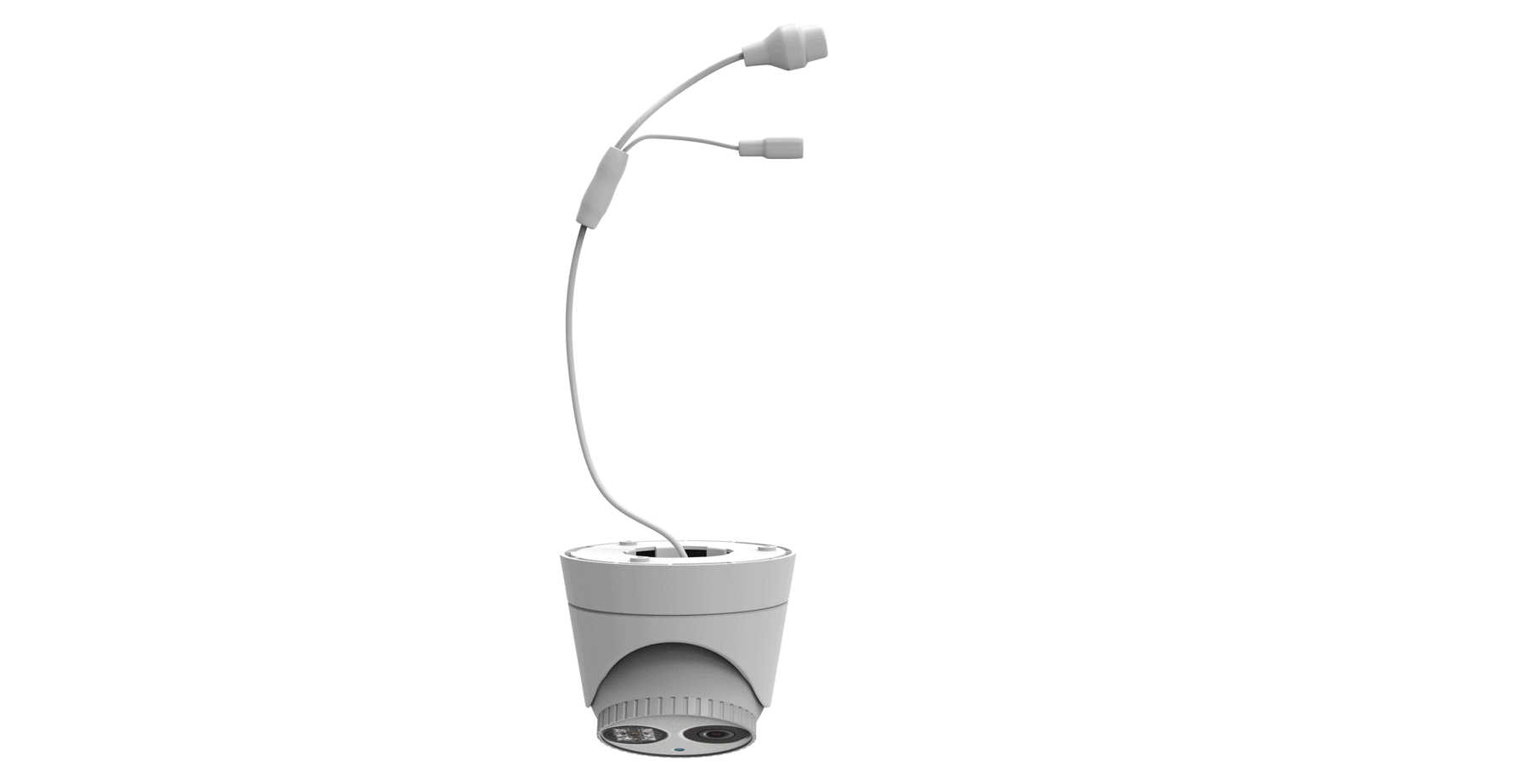

如：XED-SN2011DZ天花板接線方法
