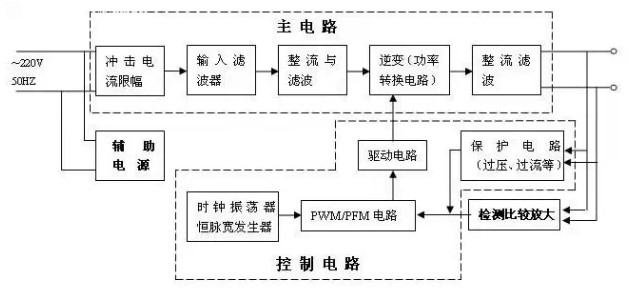

一、開關電源組成：由主電路、控制電路、檢測電路、輔助電源四大部份組成
電流沖擊限制部分：限制接通電源瞬間輸入側的沖擊電流。
輸入濾波器：修復電網中存在的波涌，過濾雜波等
整流與濾波：將電網交流電源直接整流為較平滑的直流電。
逆變：將整流后的直流電變?yōu)楦哳l交流電，這是高頻開關電源的核心部分。
輸出整流與濾波：根據負載需要，提供穩定并調節可靠的直流電源。
2、控制電路
?、俳邮蛰敵龆诵畔?duì)比額定值后控制逆變器調節改變脈寬或脈頻使得輸出穩定
?、诮邮针娐窋?shù)值輸送保護電路識別結果調整電路達到電路保護目的
3． 檢測電路：提供保護電路中正在運行中各種參數和各種儀表數據。
4． 輔助電源：實現電源的軟件（遠程）啟動，為保護電路和控制電路（PWM等芯片）工作供電。
三．開關電源的工作原理

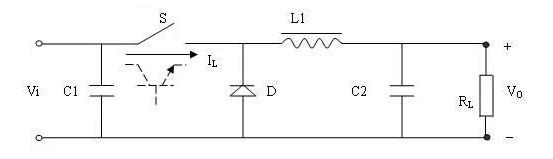

開關電源就是采用功率半導體器件作為開關元件，通過周期性通斷開關，控制開關元件的占空比來調整輸出電壓。開關元件以一定的時間間隔重復地接通和斷開，在開關無件接通時輸入電源Vi通過開關S和濾波電路向負載RL提供能量，當開關S斷開時，電路中的儲能裝置（L1、C2、二極管D組成的電路）向負載RL釋放在開關接通時所儲存的能量，使負載得到連續而穩定的能量。
VO=TON/T*Vi
VO 為負載兩端的電壓平均值
TON 為開關每次接通的時間
T 為開關通斷的工作周期
按TRC控制原理，有三種方式：
1． 脈沖寬度調制（PulseWithModulation,縮寫為PWM）：開關周期恒定，通過改變脈沖寬度來改變占空比的方式。
2． 脈沖頻率調制（PulseFrequencyModulation,縮寫為PFM）：導通脈沖寬度恒定，通過改變開關工作頻率來改變占空比的方式。
3． 混合調制：導通脈沖寬度和開關工作頻率均不固定，彼此都能改變的方式，它是以上二種方式的混合。
四．開關電源常見故障及排除知識詳情點擊“開關電源故障”了解
以上是針對開關電源的基本知識，對于維修及檢查開關電源具有重要參考價值
