想要修復開關電源故障，必須認識到開關電源元器件總體結構以及容易出現故障及不容易損壞的開關電源元器件，這樣在排除開關電源故障的時候可以大大提高效率，更有正對性的修復損壞的開關電源器件，深圳市小耳朵電源研發工程師總結了多種開光電源容易出現故障的元器件，給予初學者一點幫助

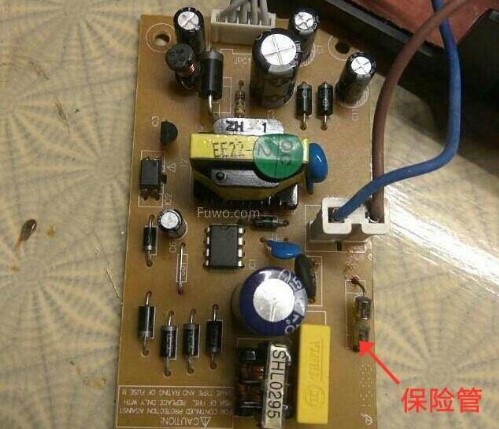

1.保險管/絲
一般開關電源包括電源適配器、監控電源適配器等發生故障，第一要排除的故障元件就是保險管/絲，在多數電子產品中，保險管/絲起著電路的第一道安全保障，由于保險管/絲后面的電路短路等情況引起電路電流過大，從而燒壞保險絲。
開關管，限流電阻，橋堆燒壞短路，芯片損壞，大濾波電容損壞等等這些開關電源元器件都會引起燒斷保險，故障現象為通電無反應。再更換保險絲后必須先排除其他元器件故障后方可通電?。?！
2，濾波電容損壞(300V的大電容)
3.輸出濾波電容：故障現象和濾波電容基本一致。
4.開關管
保險管/絲損壞中講過，開關管損壞一般都會燒保險管/絲，限流電阻以及PWM芯片也會跟著損壞，不過PWM芯片一般還是比較少損壞的，既然保險管都燒了，自然故障現象也是通電無反應。

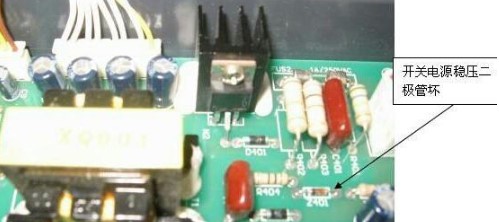

5，穩壓二極管

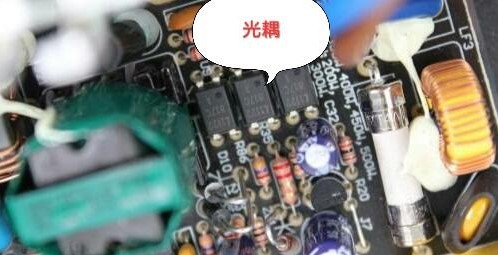

6.光藕與TL431：光藕與TL431造成輸出電壓不穩定或無電壓輸出
8.限流電阻：很容易理解，該電阻損壞過流保護電路工作，和啟動電阻一樣300V無輸出電壓。

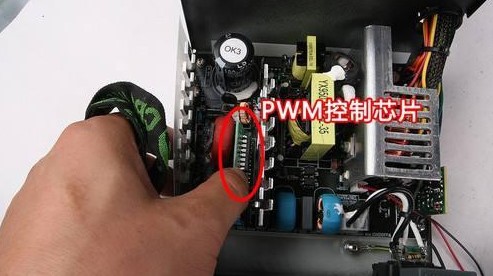

9.PWM控制芯片：
