前言：智能家居，是以住宅為平臺，利用綜合布線技術、網絡通信技術、智能家居—系統設計方案安全防范技術、自動控制技術、音視頻技術，將家居生活有關設施集成，構建高效的住宅設施與家庭日程事務的管理系統，提升家居安全性、便利性、舒適性、藝術性、并實現環保節能的居住環境。

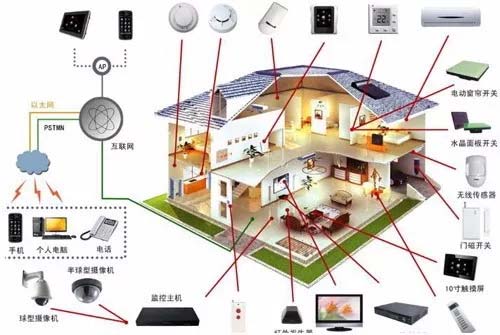

上圖可看出，智能家居大致由這樣幾個方面構成：

1：燈光  2：插座控制系統  3：背景音樂系統  4：電動窗簾  5：電動門窗  6：影音系統  7：安防系統  8：綜合布線系統……其中，貫穿智能家居所有設備的，是供電系統，它是各個控制系統順利運行的堅實保障。

講到供電系統，就必須要講到電源。電源其實很重要，在智能家居的大家庭里，安防系統也是一個重要環節。

眾所周知，XED是專注以“安防電源”為主的各類電源事業。如果說，電源是安防的心臟，那么其實，在智能家居的各個組成系統中，電源都是作為心臟，而提供源源動力。

結合城市住房的緊湊性，智能家居的各個組成系統的控制器，有一個共性要求，即小體積，體積大小最好類似一般家庭所見到的排插?？刂破餍◇w積，決定了供電電源，也以盡量小體積為宜，才能比較符合控制器空間的布板要求。而且小巧美觀的控制器，更容易符合智能家居美觀和舒適的要求。

控制器電源解決方案

智能家居的電源解決方案，主要集中在控制器的電源設計方面。在控制器的電源設計方面，一般有三種方案：

1：RC阻容式降壓

2：工頻變壓器降壓

3：高頻開關電源

RC阻容式降壓：

電源主要為主控電路、信號隔離和顯示電路供電。首先在輸入端處添加浪涌防護電路，確保電源電路工作的可靠性和穩定性；接著再給RC阻容式降壓電路進行電壓的轉換，最后經過LDO穩壓芯片輸出一個穩定的工作電壓滿足MCU和信號隔離的供電電源。

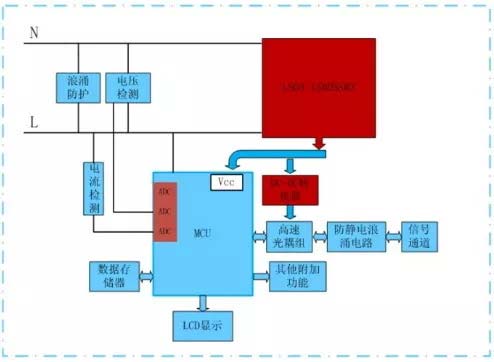

阻容式電源解決方案

優點：電路成本低，電源電路占板面積小，符合智能家居對小體積，低成本電源的要求。

缺點：電源的轉換效率低，輸入電壓波動范圍小，負載值容易受影響，電路調試相對比較復雜?！?

工頻變壓器降壓：

與RC阻容式降壓方案的區別是，功率轉換為變壓器傳輸。由于輸入電壓為市電，市電的交流頻率為50HZ，因此變壓器的體積相對來說會很大，舒服能量經過變壓器傳輸降壓后，通過整流濾波電路和LDO穩壓，最終輸出穩定的負載所需的供電電壓。

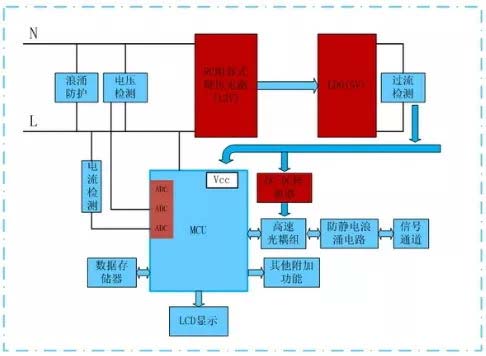

工頻變壓器降壓

優點：電源電路很好調試，電路結構也很簡單，高壓和低壓部分經過變壓器隔離，提高了安全等級，價格成本相對來說也比較低。

缺點：輸入電壓的范圍受限，體積太大，轉換效率低。

高頻開關電源：

通過高頻開關電源本身參數的設計，實現穩壓輸出，且附帶過流、短路等保護功能，從而實現外圍電路簡單，高效率、保護功能齊全的特點。由于高頻開關電源采用高頻控制的方式，內部變壓器可以設計得很小，使得整個高頻開關電源小型化。

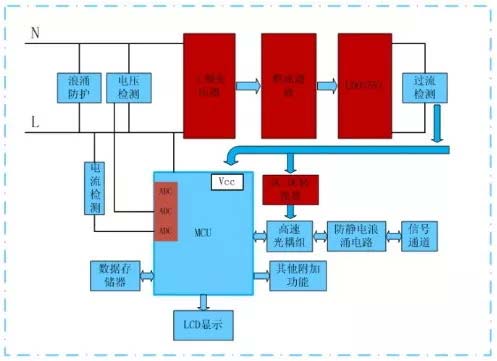

高頻開關電源解決方案

最終彌補了上述兩種方案的缺點。

隨著人們居住水平的提高，隨著時代的發展趨勢，科幻電影里的智能家居場景，將一步步成為我們的生活實景。除安防電源外，XED也很重視智能家居電源的研發，生產和銷售。品牌電源，給您一個順利運作的智能家居大系統。帶您走進神奇的未來家居世界。
